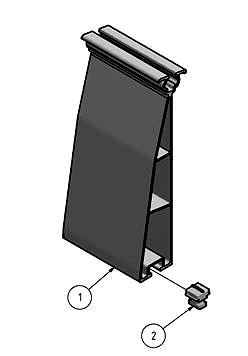

FixZ-10 Systempr.18 ob.96mm m.Verbinder

FixGrid18 das aufgeständerte Flachdachsystem mit allgemeiner bauaufsichtlicher Zulassung Vereinfachte Montage Aufgeständert auf 6°, 10° bzw. 13° Ballastarm, winddynamisch optimiert Keine Dachdurchdringung Für Flachdächer Material- und kostenoptimiert abZ gemäß Z-14.4-631Die neueste Generation für Flachdachanlagen beliebiger Größenordnung. Mit Fix-Grid18 gibt es ein material- und werkzeugoptimiertes System, mit dem Module in geschlossenen Reihen und mit einem fixen Aufständerungswinkel von 6°, 10° bzw. 13° befestigt werden können - bei minimalen Auflasten. Die Komponenten werden durch den FixGrid18 Eindrehverbinder miteinander verbunden. Eine mechani-sche Abgleitsicherung wird bei geneigten Dächern grundsätzlich empfohlen. Die Montage erfolgt lediglich durch aufsetzen der vormontierten FixGrid-Auflager auf das Grundprofil, im Anschluß werden diese um 90° im Uhrzeigersinn eingedreht. Die Modulbefestigung erfolgt mit den Rapid16 Modulklemmen. Die Beschwerung kann in Wannen (optional) und am Grundprofil eingebracht werden. Eine zusätz -liche Befestigung der Montagesysteme durch die Dachhaut ist nicht erforderlich.

Technische Daten

Hersteller Artikel Nr.	163900-021
Werkstoff	Aluminium
Länge	0.96 m
Breite	57.9 mm
Höhe	216.7 mm
Kabelkanal integriert	Nein
Kabelkanal optional	Ja
Widerstandsmoment Wx	45541.1 mm³
Widerstandsmoment Wy	4846.79 mm³
Gewicht	2.867 kg/m
Herkunftsland	DE
Zolltarifnummer	76109090
Gewicht	0.282 kg
