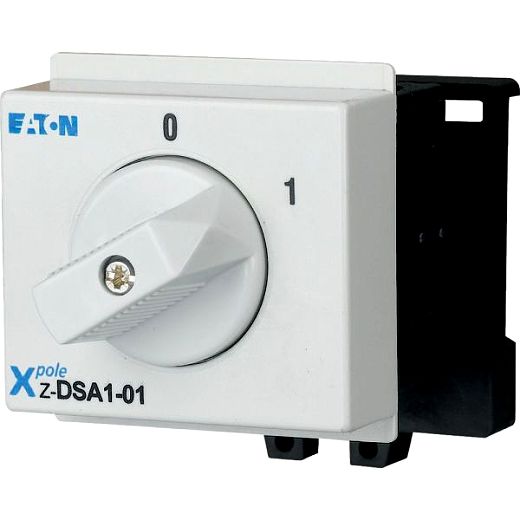

Drehschalter, 1p, AUS, 0 - 1

Die Drehschalter der Baureihe Z-DS sind modular aufgebaut: Der Schalter selbst besteht aus dem Rastwerk und dem Schaltpaket. Die Schaltnocken (deshalb werden die Schalter auch Nockenschalter genannt) werden von einer stabilen, verwindungssteifen Aluminiumwelle angetrieben. Das Schaltpaket besteht aus einer oder mehreren Schaltzellen mit ein oder zwei voneinander unabhängigen, doppelunterbrechenden Kontakten. Die Verbindungen benachbarter Schalterklemmen, wie beim Voltmeterumschalter Z-DSV erforderlich, sind im Schalterpressteil eingearbeitet

Technische Daten

Hersteller Artikel Nr.	248868
Schaltfunktion	Ausschalter
Anzahl der Kontakte als Schließer	1
Anzahl der Kontakte als Öffner	0
Anzahl der Kontakte als Wechsler	0
Polzahl	1
Bemessungsstrom	20 A
Bemessungsspannung	690 V
Min. Bemessungsspannung	440 V
Bemessungsabschaltvermögen	0.02 kA
Kurzschlussfestigkeit (Icw)	10 kA
Spannungsart	AC
Mit Signallampe	Nein
Farbe der Kalotte	sonstige
Leuchtmittel	sonstige
Lampensockel	sonstige
Max. Lampenleistung	0 W
Breite in Teilungseinheiten	3
Einbautiefe	60 mm
Schutzart (IP)	IP20
Aufdruck/Kennzeichnung	sonstige
Herkunftsland	AT
Zolltarifnummer	85365080
Gewicht	0.120 kg
