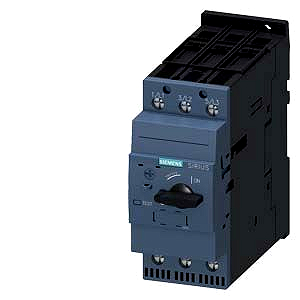

Leistungsschalter, Motorschutz, Class 10, A-ausl. 22-32A, N-

Leistungsschalter Baugröße S2 für den Motorschutz, CLASS 10 A-Auslöser 22...32 A N-Auslöser 416 A Schraubanschluss erhöhtes Schaltvermögen Leistungsschalter SIRIUS 3RV2 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz.nDie kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren und gleichermaßen für das Schalten von Gleichstrom. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.nVerfügbar sind Gerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich.nDas umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.nDie Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab.nEinfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Technische Daten

Hersteller Artikel Nr.	3RV20324EA10
Überlastauslöser Stromeinstellung	22 .. 32 A
Einstellbereich des unverzögerten Kurzschlussauslösers	416 A
Auslösetechnik	magnetisch
Bemessungsbetriebsspannung	690 V
Bemessungsbetriebsleistung bei AC-3, 230 V	7.5 kW
Bemessungsbetriebsleistung bei AC-3, 400 V	15 kW
Anschlussart Hauptstromkreis	Schraubanschluss
Mit integriertem Hilfsschalter	Nein
Polzahl	3
Mit thermischem Überlastschutz	Ja
Phasenausfallempfindlich	Ja
Bemessungsdauerstrom Iu	32 A
Verlustleistung	18 W
Ausführung des Betätigungselements	sonstige
Gerätebauart	Einbaugerät Festeinbautechnik
Mit integriertem Unterspannungsauslöser	Nein
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC	100 kA
Schutzart (IP)	IP20
Höhe	140 mm
Breite	55 mm
Tiefe	149 mm
Herkunftsland	DE
Zolltarifnummer	85362010
Gewicht	1.122 kg
