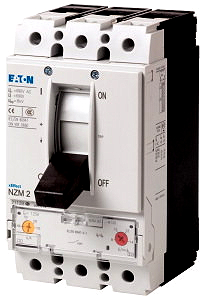

Leistungsschalter 3p 200A Motorschutz

Die Leistungsschalter der Serie NZM..-M decken mit nur vier kompakten Baugrößen alle Anwendungsfälle ab und sind für den IEC-Markt geeignet. Die Montage ist immer flexibel durch modulare Funktionsgruppen. Mit thermomagnetischem Auslöser für den Motorschutz. Hinweise: Auslöseklasse 10A, IEC/EN 60947-4-1, IEC/EN 60947-2, Leistungsschalter erfüllen alle Anforderungen der Gebrauchskatagorie AC-3.

Technische Daten

Hersteller Artikel Nr.	265725
Überlastauslöser Stromeinstellung	160 .. 200 A
Einstellbereich des unverzögerten Kurzschlussauslösers	1600 .. 2800 A
Auslösetechnik	thermomagnetisch
Bemessungsbetriebsspannung	690 V
Bemessungsbetriebsleistung bei AC-3, 230 V	55 kW
Bemessungsbetriebsleistung bei AC-3, 400 V	110 kW
Anschlussart Hauptstromkreis	Schraubanschluss
Mit integriertem Hilfsschalter	Nein
Polzahl	3
Mit thermischem Überlastschutz	Ja
Phasenausfallempfindlich	Nein
Bemessungsdauerstrom Iu	200 A
Verlustleistung	48 W
Ausführung des Betätigungselements	Kipphebel
Gerätebauart	Einbaugerät Festeinbautechnik
Mit integriertem Unterspannungsauslöser	Nein
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC	35 kA
Schutzart (IP)	IP20
Höhe	184 mm
Breite	105 mm
Tiefe	149 mm
Herkunftsland	RO
Zolltarifnummer	85362090
Gewicht	2.339 kg
