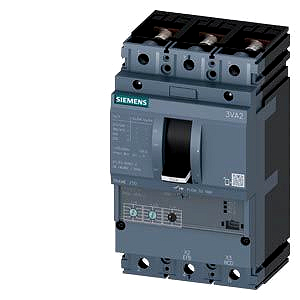

Leistungsschalter 3VA2 IEC Frame 250 Schaltvermögenklasse M

Leistungsschalter 3VA2 IEC Frame 250 Schaltvermögenklasse M Icu=55kA @ 415V 3-polig, Anlagenschutz ETU320, LI, In=250A Überlastschutz Ir=100A...250A Kurzschlussschutz Ii=1,5...10 x In Schraubenflachanschluss Kompaktleistungsschalter 3VA2 mit ETU 8-er Reihe für Anlagenschutz. Die Kompaktleistungsschalter 3VA von Siemens als wichtiger Bestandteil der SENTRON Schutzkomponenten für industrielle Anwendungen sowie für Anwendungen im Infrastrukturbereich bieten effektiven Anlagen -, Starter- und Motorschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall. Die Kompaktleistungsschalter 3VA setzen dabei Maßstäbe in Flexibilität und modularer Zubehörvielfalt. Einheitliches Zubehör für mehrere Baugrößen über alle Baureihen des Kompaktleistungsschalters 3VA1 und 3VA2. Diese Variante des Kompaktleistungsschalters 3VA zeichnet sich vor allem aus durch: 1. Kompakte Bauform. 2. Verfügbar als Variante für Anlagenschutz und Generatorschutz. 3. Verfügbar als 3- und 4-polige Ausführung. 4. Vier Schaltleistungsklassen von 55 kA ... 150 kA bei 415 V. 5. Abhängig von der Baugröße: Bemessungsstrom 25 A.630 A. 6. Montage in Festeinbau, Stecktechnik, Einschubtechnik möglich. 7. Die Baureihe verfügt über einen Elektronische Überstromauslöser. 8. Verfügt über ein integriertes Display zur Messwertanzeige. 9. Integrierte Messfunktion und optionale Kommunikationsanbindung über Modbus TCP, Modbus RTU, PROFINET und PROFIBUS. 10. Modulares und einfach zu montierendes internes Zubehör mit vielfältigen Funktionen. Siemens bietet für die sichere, effiziente elektrische Infrastruktur in Gebäuden und Industrie ein durchgängiges Portfolio an Schutz-, Schalt-, Mess- und Überwachungsgeräten, Verteilersysteme sowie Schaltern und Steckdosen.

Technische Daten

Hersteller Artikel Nr.	3VA22255HL320AA0
Bemessungsdauerstrom Iu	250 A
Bemessungsspannung	690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz	55 kA
Überlastauslöser Stromeinstellung	100 .. 250 A
Gerätebauart	Einbaugerät Festeinbautechnik
Anschlussart Hauptstromkreis	Schraubanschluss
Polzahl	3
Einstellbereich des unverzögerten Kurzschlussauslösers	375 .. 2500 A
Verlustleistung	48 W
Integrierter Erdschlussschutz	Nein
Geeignet für Hutschienenmontage	Nein
Hutschienenmontage optional	Nein
Anzahl der Hilfskontakte als Öffner	0
Anzahl der Hilfskontakte als Schließer	0
Anzahl der Hilfskontakte als Wechsler	0
Mit Ausgelöstmelder	Nein
Mit integriertem Unterspannungsauslöser	Nein
Position des Anschlusses für Hauptstromkreis	vorne
Ausführung des Betätigungselements	Kipphebel
Komplettgerät mit Schutzeinheit	Ja
Motorantrieb integriert	Nein
Motorantrieb optional	Ja
Schutzart (IP)	IP40
Herkunftsland	CZ
Zolltarifnummer	85362090
Gewicht	2.177 kg
