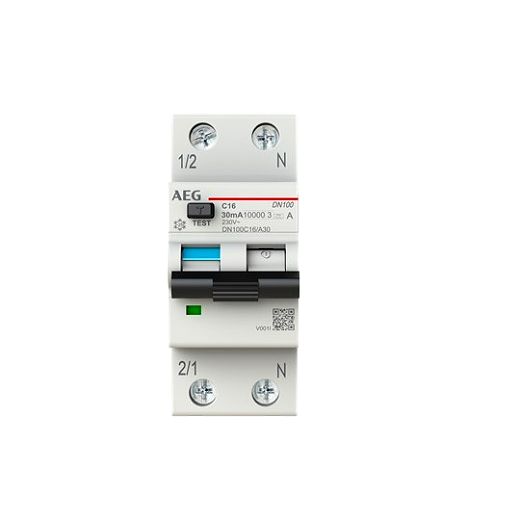

DN100C16/A30 Residual Current Circuit Breaker with Overcurrent Protection 1+NP Type A 30 mA

LSFI-Schalter der AEG Installationsgeräte bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß OVE E 8101 4-41 und 5-53. LSFI's werden häufig für Anwendungen eingesetzt, in denen der Schutz gegen Überstrom (Überlast und Kurzschluss) und gleichzeitig der Schutz bei Fehlerströmen notwendig ist. Der LSFI der AEG Line der DN100er-Reihe kommt als 1P+N Variante in den Charakteristiken B und C sowie 30mA. Nennwerte 6A, 10A, 13A, 16A, 20A, 25A, 32A und 40A.

Polzahl (gesamt)	2	Anzahl der abgesicherten Pole	1
Bemessungsspannung	230 V	Bemessungsisolationsspannung Ui	500 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV	Bemessungsstrom	16 A
Bemessungsfehlerstrom	0.03 A	Fehlerstrom-Typ	A
Energiebegrenzungsklasse	3	Verlustleistung	6 W
Bemessungsabschaltvermögen nach EN 61009	10 kA	Bemessungsabschaltvermögen nach IEC 60947-2	10 kA
Bemessungsschaltvermögen Icn nach EN 61009-1	10 kA	Abschaltcharakteristik	unverzögert
Spannungsart	AC	Frequenz	50 Hz
Auslösecharakteristik	C	Mitschaltender Neutralleiter	Ja
Mit Verriegelungsvorrichtung	Ja	Überspannungskategorie	3
Verschmutzungsgrad	2	Umgebungstemperatur während des Betriebs	-25..55 °C
Breite in Teilungseinheiten	2	Einbautiefe	69 mm
Unterputzmontage	Nein	Fehlauslöseschutz	Nein
Schutzart (IP)	IP20	Anschließbarer Leiterquerschnitt eindrähtig	1..35 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	1..35 mm²
