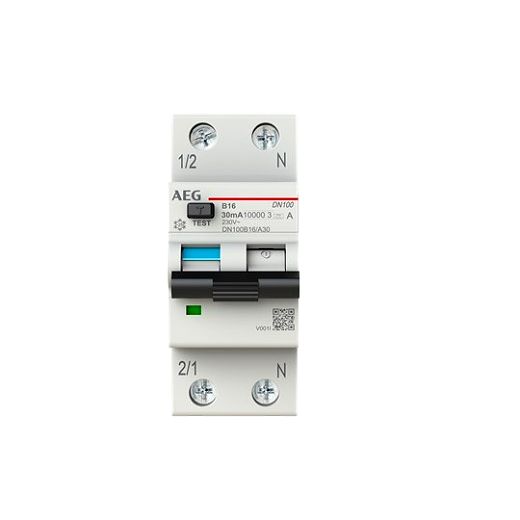

DN100B16/A30 Residual Current Circuit Breaker with Overcurrent Protection 1+NP Type A 30 mA

LSFI-Schalter der AEG Installationsgeräte bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß OVE E 8101 4-41 und 5-53. LSFI's werden häufig für Anwendungen eingesetzt, in denen der Schutz gegen Überstrom (Überlast und Kurzschluss) und gleichzeitig der Schutz bei Fehlerströmen notwendig ist. Der LSFI der AEG Line der DN100er-Reihe kommt als 1P+N Variante in den Charakteristiken B und C sowie 30mA. Nennwerte 6A, 10A, 13A, 16A, 20A, 25A, 32A und 40A.

Technische Daten

Polzahl (gesamt)	2
Anzahl der abgesicherten Pole	1
Bemessungsspannung	230 V
Bemessungsisolationsspannung Ui	500 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Bemessungsstrom	16 A
Bemessungsfehlerstrom	0.03 A
Fehlerstrom-Typ	A
Energiebegrenzungsklasse	3
Verlustleistung	6 W
Bemessungsabschaltvermögen nach EN 61009	10 kA
Bemessungsabschaltvermögen nach IEC 60947-2	15 kA
Bemessungsschaltvermögen Icn nach EN 61009-1	10 kA
Abschaltcharakteristik	unverzögert
Spannungsart	AC
Frequenz	50 Hz
Auslösecharakteristik	B
Mitschaltender Neutralleiter	Ja
Mit Verriegelungsvorrichtung	Ja
Überspannungskategorie	3
Verschmutzungsgrad	2
Umgebungstemperatur während des Betriebs	-25 .. 55 °C
Breite in Teilungseinheiten	2
Einbautiefe	69 mm
Unterputzmontage	Nein
Fehlauslöseschutz	Nein
Schutzart (IP)	IP20
Anschließbarer Leiterquerschnitt eindrähtig	1 .. 35 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	1 .. 35 mm²
Hersteller Artikel Nr.	2CSR975131R1165
Montageart	DIN-Schiene
Herkunftsland	IT
Zolltarifnummer	85363010
Gewicht	0.200 kg
