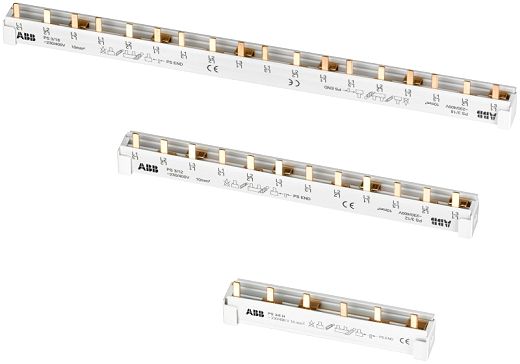

Phasenschiene 4Ph.,60 Pins,16mm2 4Ph.,60Pins,16qmm

ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten. Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen)

Technische Daten

Hersteller Artikel Nr.	2CDL240101R1660
Anzahl der Phasen	4
Polzahl	60
Teilungsmaß	17.5 mm
Querschnitt	16 mm²
Länge	1056 mm
Breite in Teilungseinheiten	60
Bemessungsdauerstrom Iu	80 A
Ausführung des elektrischen Anschlusses	Stift
Geeignet für Anzahl Geräte	15
Isoliert	Ja
Bemessungsstoßspannung	4 kV
Bedingter Bemessungskurzschlussstrom Iq	25 kA
Max. Bemessungsbetriebsspannung Ue	690 V
Bemessungskurzzeitstromfestigkeit Icw	25 kA
Geeignet für Geräte mit N-Leiter	Nein
Geeignet für Geräte mit Hilfsschalter	Nein
Farbe	grau
Herkunftsland	DE
Zolltarifnummer	85369010
Gewicht	0.819 kg
