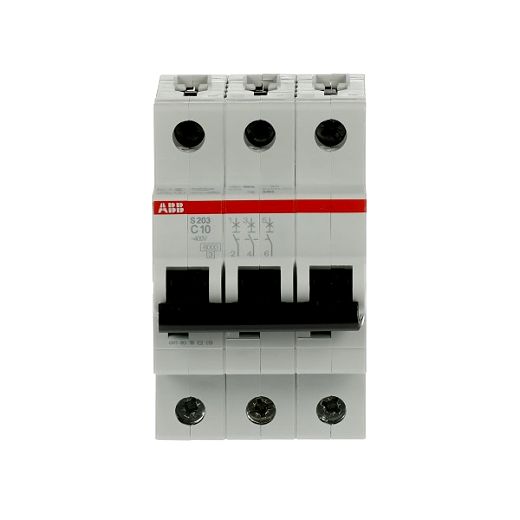

Leitungsschutzschalter 3-poligCharakteristik C Bemessungsst

Sicherungsautomaten der Baureihe S200 schützen Kabel und Leitungen vor Überlast und Kurzschluss. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35mm² können direkt an das Gerät über die Anschlussklemme angeschlossen werden. Das umfangreiche Zubehörsortiment bietet alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S200 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.

Technische Daten

Hersteller Artikel Nr.	2CDS253001R0104
Auslösecharakteristik	C
Polzahl (gesamt)	3
Anzahl der abgesicherten Pole	3
Bemessungsstrom	10 A
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V	6 kA
Mitschaltender Neutralleiter	Nein
Breite in Teilungseinheiten	3
Einbautiefe	69 mm
Bemessungsspannung	400 V
Bemessungsisolationsspannung Ui	440 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Spannungsart	AC/DC
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	20 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	10 kA
Frequenz	50 .. 60 Hz
Verlustleistung	6.3 W
Energiebegrenzungsklasse	3
Unterputzmontage	Nein
Überspannungskategorie	3
Verschmutzungsgrad	3
Zusatzeinrichtungen möglich	Ja
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-25 .. 55 °C
Anschließbarer Leiterquerschnitt mehrdrähtig	0.75 .. 25 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0.75 .. 35 mm²
Explosionsgeschützt	Nein
Herkunftsland	DE
Zolltarifnummer	85362010
Gewicht	0.336 kg
