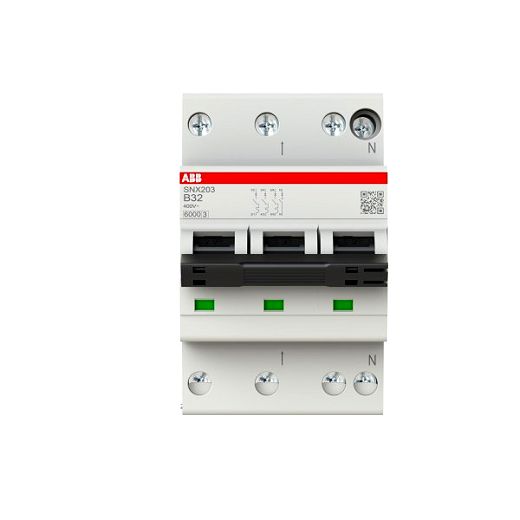

FlexLine Leitungsschutzschalter 3+N-polig Charakteristik B 3

Die Sicherungsautomaten der Baureihe SNX200 schützen Kabel und Leitungen vor Überlast und Kurzschluss. Sie erfüllen die Bauvorschriften IEC/EN 60898-1. Ihre patentierten Anschlussklemmen mit Push-In Technologie, sorgen für einfache und sichere Kontaktierung und Handhabung. An die obere, abgangsseitige Push-In Klemme können Leiter von bis zu 2 x 4 mm² angeschlossen werden. Eingangsseitig können die PSX-Phasenschienen für die Querverdrahtung genutzt werden. Für die Einspeisung können Leiterquerschnitte von bis zu 10 mm² direkt an das Gerät über die Schraub-Anschlussklemme in Schutzklasse IP20 angeschlossen werden. Für bessere Sichtverhältnisse beim Einspeisen liegt die Anschlussöffnung der Schraubklemme oberhalb von der Flexklemme für die Phasenschiene. SNX200 überzeugt durch die kompakte Bauweise, 1+N Geräte weisen eine Baubreite von 1 Teilungseinheit auf, 3+N Geräte sind mit 3 Teilungseinheiten ebenfalls schmal gehalten.

Technische Daten

Hersteller Artikel Nr.	2CSS256301R0325
Auslösecharakteristik	B
Polzahl (gesamt)	4
Anzahl der abgesicherten Pole	3
Bemessungsstrom	32 A
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V	6 kA
Mitschaltender Neutralleiter	Ja
Breite in Teilungseinheiten	3
Einbautiefe	69 mm
Bemessungsspannung	400 V
Bemessungsisolationsspannung Ui	500 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Spannungsart	AC
Frequenz	50 .. 60 Hz
Verlustleistung	13.4 W
Energiebegrenzungsklasse	3
Unterputzmontage	Nein
Überspannungskategorie	3
Verschmutzungsgrad	2
Zusatzeinrichtungen möglich	Nein
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-25 .. 55 °C
Explosionsgeschützt	Nein
Herkunftsland	IT
Zolltarifnummer	85362010
Gewicht	0.330 kg
