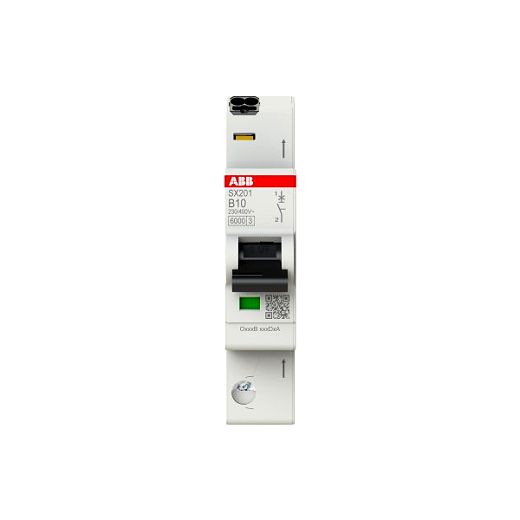

FlexLine Leitungsschutzschalter 1-polig Charakteristik B 10A

Die Sicherungsautomaten der Baureihe SX 200 schützen Kabel und Leitungen vor Überlast und Kurzschluss. Sie erfüllen die Bauvorschriften IEC/EN 60898-1. Ihre patentierten Anschlussklemmen mit Push-In Technologie, sorgen für einfache und sichere Kontaktierung und Handhabung. An die obere, abgangsseitige Push-In Klemme können Leiter von bis zu 2 x 4 mm² angeschlossen werden. Eingangsseitig können die PSX-Phasenschienen für die Querverdrahtung genutzt werden. Für die Einspeisung können Leiterquerschnitte von bis zu 10 mm² direkt an das Gerät über die Schraub-Anschlussklemme in Schutzklasse IP20 angeschlossen werden. Für bessere Sichtverhältnisse beim Einspeisen liegt die Anschlussöffnung der Schraubklemme oberhalb von der Flexklemme für die Phasenschiene. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen

Technische Daten

Hersteller Artikel Nr.	2CDS251003R0105
Auslösecharakteristik	B
Polzahl (gesamt)	1
Anzahl der abgesicherten Pole	1
Bemessungsstrom	10 A
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V	6 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V	6 kA
Mitschaltender Neutralleiter	Nein
Breite in Teilungseinheiten	1
Einbautiefe	69 mm
Bemessungsspannung	230 V
Bemessungsisolationsspannung Ui	440 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Spannungsart	AC
Frequenz	50 .. 60 Hz
Verlustleistung	2.1 W
Energiebegrenzungsklasse	3
Unterputzmontage	Nein
Überspannungskategorie	3
Verschmutzungsgrad	2
Zusatzeinrichtungen möglich	Nein
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-25 .. 55 °C
Explosionsgeschützt	Nein
Herkunftsland	BG
Zolltarifnummer	85362010
Gewicht	0.115 kg
