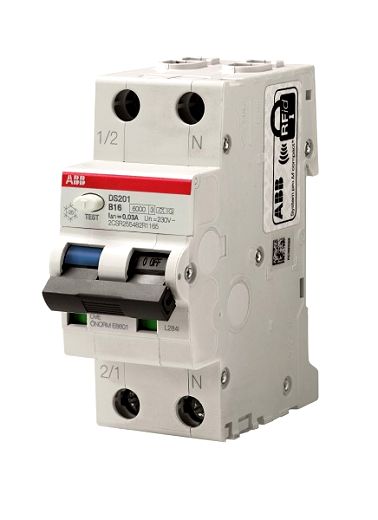

FI/LS Typ AG 1+N-polig kurzzeitverzögert Charakteristik B 16

FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I?n <= 30 mA) und Brandschutz (mit I?n <= 300 mA). Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Zahlreiche Zulassungen machen den DS201 fit für den weltweiten Einsatz. Optimaler Kompromiss zwischen Sicherheit und Betriebskontinuität dank der Störfestigkeit mit Stoßstromfestigkeit (Stoßstromform 8/20 µs) = 3.000 A gegen ungewolltes Auslösen und 10 ms Kurzzeitverzögerung. Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 10 kA. RCBO DS201M Typ AG ist 1-polig geschützt (LS), 2-polig schaltend. Geprüft nach OVE E 8601.

Technische Daten

Hersteller Artikel Nr.	2CSR275482R1165
Polzahl (gesamt)	2
Anzahl der abgesicherten Pole	1
Bemessungsstrom	16 A
Bemessungsfehlerstrom	0.03 A
Fehlerstrom-Typ	sonstige
Mitschaltender Neutralleiter	Ja
Breite in Teilungseinheiten	2
Bemessungsspannung	240 V
Bemessungsisolationsspannung Ui	500 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Montageart	DIN-Schiene
Energiebegrenzungsklasse	3
Verlustleistung	4.5 W
Bemessungsabschaltvermögen nach EN 61009	10 kA
Bemessungsabschaltvermögen nach IEC 60947-2	15 kA
Bemessungsschaltvermögen Icn nach EN 61009-1	10 kA
Abschaltcharakteristik	sonstige
Stoßstromfestigkeit	3 kA
Spannungsart	AC
Frequenz	sonstige
Auslösecharakteristik	B
Mit Verriegelungsvorrichtung	Nein
Überspannungskategorie	3
Verschmutzungsgrad	2
Umgebungstemperatur während des Betriebs	-25 .. 55 °C
Einbautiefe	69 mm
Fehlauslöseschutz	Nein
Schutzart (IP)	IP20
Anschließbarer Leiterquerschnitt mehrdrähtig	0.75 .. 16 mm²
Herkunftsland	IT
Zolltarifnummer	85363030
Gewicht	0.200 kg
