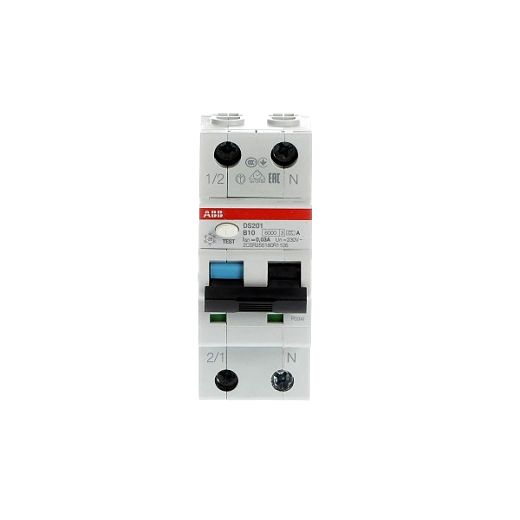

FI/LS Typ A 1+N-polig Charakteristik B Bemessungsstrom 10A 3

FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I?n <= 30 mA) und Brandschutz (mit I?n <= 300 mA). Sie erfüllen die Produktnormen IEC/EN 61009-1, IEC/EN 61009-2-1. Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den DS201 fit für den weltweiten Einsatz. Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 6 kA. RCBO DS201 A Typ A ist 1-polig geschützt (LS), 2-polig schaltend.

Technische Daten

Hersteller Artikel Nr.	2CSR255180R1105
Polzahl (gesamt)	2
Anzahl der abgesicherten Pole	1
Bemessungsstrom	10 A
Bemessungsfehlerstrom	0.03 A
Fehlerstrom-Typ	A
Mitschaltender Neutralleiter	Ja
Breite in Teilungseinheiten	2
Bemessungsspannung	240 V
Bemessungsisolationsspannung Ui	500 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Montageart	DIN-Schiene
Energiebegrenzungsklasse	3
Verlustleistung	2.3 W
Bemessungsabschaltvermögen nach EN 61009	6 kA
Bemessungsabschaltvermögen nach IEC 60947-2	10 kA
Bemessungsschaltvermögen Icn nach EN 61009-1	6 kA
Abschaltcharakteristik	unverzögert
Stoßstromfestigkeit	0 kA
Spannungsart	AC
Frequenz	sonstige
Auslösecharakteristik	B
Mit Verriegelungsvorrichtung	Nein
Überspannungskategorie	3
Verschmutzungsgrad	2
Umgebungstemperatur während des Betriebs	-25 .. 55 °C
Einbautiefe	69 mm
Fehlauslöseschutz	Nein
Schutzart (IP)	IP20
Anschließbarer Leiterquerschnitt mehrdrähtig	0.75 .. 16 mm²
Herkunftsland	IT
Zolltarifnummer	85363010
Gewicht	0.200 kg
