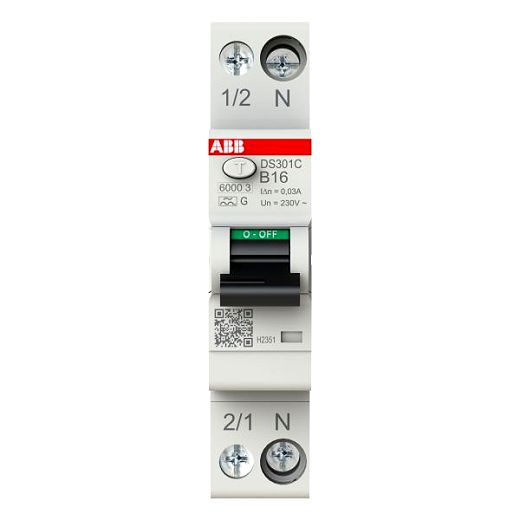

FI/LS Schmalbau Typ AG kurzzeitverzögert 1+Npolig Charakteri

FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz, zusätzlichen Schutz und Brandschutz. Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das kompakte Design der DS301C FI/LS ist optimal für den Einsatz in Energieverteilungen geeignet, in denen wenig Platz zur Verfügung steht. Optimaler Kompromiss zwischen Sicherheit und Betriebskontinuität dank der Störfestigkeit mit Stoßstromfestigkeit (Stoßstromform 8/20 µs) = 3.000 A gegen ungewolltes Auslösen und 10 ms Kurzzeitverzögerung. Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 6 kA. RCBO DS301C Typ AG ist 1-polig geschützt (LS), 2-polig schaltend. Geprüft nach OVE E 8601.

Technische Daten

Hersteller Artikel Nr.	2CSR255463R1165
Polzahl (gesamt)	2
Anzahl der abgesicherten Pole	1
Bemessungsstrom	16 A
Bemessungsfehlerstrom	0.03 A
Fehlerstrom-Typ	sonstige
Breite in Teilungseinheiten	1
Bemessungsspannung	240 V
Bemessungsisolationsspannung Ui	500 V
Montageart	DIN-Schiene
Energiebegrenzungsklasse	3
Verlustleistung	2.83 W
Bemessungsabschaltvermögen nach EN 61009	6 kA
Bemessungsabschaltvermögen nach IEC 60947-2	6 kA
Bemessungsschaltvermögen Icn nach EN 61009-1	6 kA
Abschaltcharakteristik	sonstige
Frequenz	50 Hz
Auslösecharakteristik	B
Überspannungskategorie	3
Verschmutzungsgrad	2
Schutzart (IP)	IP20
Anschließbarer Leiterquerschnitt eindrähtig	1.5 .. 16 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	1.5 .. 16 mm²
Herkunftsland	IT
Zolltarifnummer	85363010
Gewicht	0.110 kg
