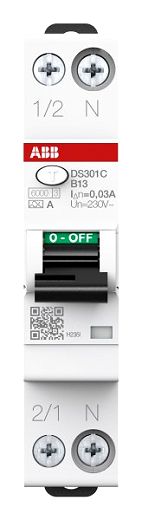

FI/LS Schmalbau Typ A 1+N-polig Charakteristik B Bemessungss

FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz und Brandschutz. Sie erfüllen die Produktnormen IEC/EN 61009-1 und IEC/EN 61009-2-1. Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das kompakte Design der DS301C FI/LS ist optimal für den Einsatz in Energieverteilungen geeignet, in denen wenig Platz zur Verfügung steht. Die Baureihe ist mit 30 mA Differenzfehlerstrom und einer B oder C Auslösecharakteristik. Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 6 kA. RCBO DS301C A Typ A ist 1-polig geschützt (LS), 2-polig schaltend.

Technische Daten

Hersteller Artikel Nr.	2CSR255163R1135
Polzahl (gesamt)	2
Anzahl der abgesicherten Pole	1
Bemessungsstrom	13 A
Bemessungsfehlerstrom	0.03 A
Fehlerstrom-Typ	A
Mitschaltender Neutralleiter	Ja
Breite in Teilungseinheiten	1
Bemessungsspannung	240 V
Bemessungsisolationsspannung Ui	500 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Montageart	DIN-Schiene
Energiebegrenzungsklasse	3
Verlustleistung	2.47 W
Bemessungsabschaltvermögen nach EN 61009	6 kA
Bemessungsabschaltvermögen nach IEC 60947-2	6 kA
Bemessungsschaltvermögen Icn nach EN 61009-1	6 kA
Abschaltcharakteristik	unverzögert
Spannungsart	AC
Frequenz	50 Hz
Auslösecharakteristik	B
Mit Verriegelungsvorrichtung	Nein
Überspannungskategorie	3
Verschmutzungsgrad	2
Umgebungstemperatur während des Betriebs	-25 .. 55 °C
Einbautiefe	17.6 mm
Fehlauslöseschutz	Nein
Schutzart (IP)	IP20
Anschließbarer Leiterquerschnitt eindrähtig	1.5 .. 16 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	1.5 .. 16 mm²
Herkunftsland	IT
Zolltarifnummer	85363010
Gewicht	0.110 kg
