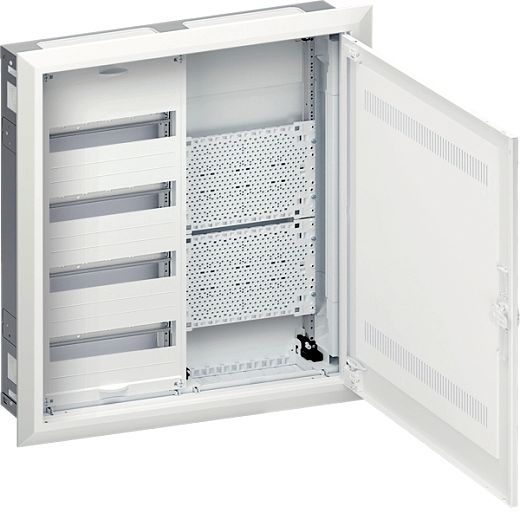

FeldverteilerUP 2x4R.Energ+MM,universFW

Feldverteiler UP 48PLE+Multimedia, IP30, SKII, Nischenmaße 657x565x115mm. Feldverteiler UP/HW zertifiziert nach DIN EN 61 439-1/-3, Maßnorm nach DIN 43 870. Zum Einbau von Geräten bis 125 A, Luft- und Kriechstrecken nach DIN EN 60664-1, Schutzart IP30. Bestehend aus Schrank, Blendrahmen und Tür, pulverbeschichtet in RAL 9010 (reinweiß). Komplettverteiler mit Einbausatz links bestückt mit profilierten Tragschienen, 7,5 mm hohen Hutschienen in 125 mm Mittenabstand und passenden Berührungsschutzabdeckungen, inklusiv 1xPE- und 2xN-QuickConnect-Klemmblöcke auf Träger montiert, mit Multimediafeld rechts bestückt mit Kunststoff-Lochplatten auf profilierten Tragschienen ohne Berührungsschutzabdeckungen und durchgehende vertikale Abschottung zwischen Multimedia und Energiefeld. Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten mit Vorprägungen und integrierte Kabelzugentlastung. Seitlich und hinten ausschlagbare Leistungseinführungen. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeuglos wechselbarer Türanschlag. Türverschluss serienmäßig mit Vorreiber und Klappgriff plombierbar. Rechte Türen maximal 2 Felder breit. Bei Doppeltür mit Stangenverschluss. Blendrahmen Tiefe bzw. Überstand 13 mm. Hinweise: Austauschbare Schließsysteme möglich.

Technische Daten

Hersteller Artikel Nr.	FWU42K3
Montageart	Hohlwand
Anzahl der Reihen	4
Breite in Teilungseinheiten	24
Werkstoff des Gehäuses	Stahl
Farbe	weiß
Schutzart (IP)	IP30
Art der Abdeckung	Tür
Ausführung Deckel	mit Ausschnitt
Art der Tür	Einzel
Transparenter Deckel/Tür	Nein
Signaldurchlassende Tür	Ja
Mit Schloss	Nein
Art der Schließung	sonstige
Einbautiefe	112 mm
Einbauhöhe	703 mm
Einbaubreite	560 mm
Innentiefe	119 mm
Erdungsklemmenblock	Ja
Neutralleiterklemmenblock	Ja
DIN-Schiene	Ja
Mit Montageplatte	Ja
Anbaumöglichkeit	Ja
EMV-Ausführung	Nein
RAL-Nummer	9010
Höhe	703 mm
Breite	603 mm
Tiefe	125 mm
Herkunftsland	DE
Zolltarifnummer	85381000
Gewicht	12.600 kg
