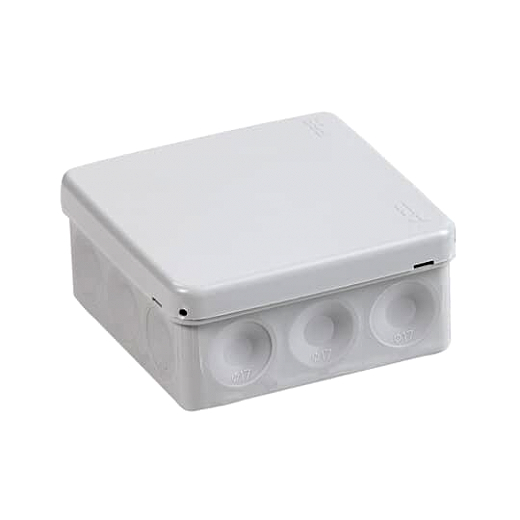

AP Verbindungsdose

Die Anschluss-/Abzweigdosen von ABB sind aus einem Zweikomponenten-System gefertigt. Sie besitzen zehn seitliche leicht durchzustechende Membran-Kabeleinführungen und zwei weitere an der Unterseite für Kabel bis zu einer Dicke von 17 mm. Die Membran dichtet die Kabeleinführungen zuverlässig ab. Die Kästen werden mit einem einrastenden Deckel sicher verschlossen. Zum Öffnen wird ein Schraubendreher in die Öffnungsschlitze gesteckt. Schrauben sind nicht erforderlich. Die Montagetemperatur beträgt 15 bis + 60 °C. Vorteile: 12 selbstdichtende Kabeleinführungen, extrem stabiles Gehäuse (PP), dauerelastische Membraneinführung (SEBS), optimales Preis-/Leistungsverhältnis, größtmöglicher Anschlussraum, Schutzklasse IP55, zertifiziert nach EN60670-21:2007 und EN60670-22:2006, UV-beständig und halogenfrei, Glühdrahtprüfung nach IEC 659-2-11.

Technische Daten

Hersteller Artikel Nr.	2TKA140014G1
Bestückung	ohne
Form	quadratisch
Montageart	universal
Für Rohrdurchmesser	19 mm
Anzahl der Einführungen	14
Farbe	grau
Schutzart (IP)	IP65
Ausführung	Verbindungskasten
Max. Leiterquerschnitt	19 mm²
Montage im Erdreich	Nein
Montage unter Wasser	Nein
Einführung von hinten	Ja
Länge	86 mm
Breite	86 mm
Tiefe	39 mm
Anreihbar	Nein
Art der Gehäusedurchführung	Dichtmembran
Werkstoff	Kunststoff
Halogenfrei	Ja
Oberflächenschutz	unbehandelt
Schutzart (NEMA)	sonstige
Ausführung Deckel	Blinddeckel
Transparenter Deckel	Nein
Vergießbar	Nein
Deckelbefestigung	aufrastend
Mit Vergussmasse mitgeliefert	Nein
Plombierbar	Ja
Bemessungsisolationsspannung Ui	500 V
Funktionserhalt	ohne
Mit Abschirmung	Nein
Witterungsbeständig	Ja
Einsatztemperatur	-25 .. 60 °C
Explosionsgeprüfte Ausführung	Nein
Für Ex-Zone Gas	ohne
Für Ex-Zone Staub	ohne
Herkunftsland	FI
Zolltarifnummer	39259080
Gewicht	0.059 kg
