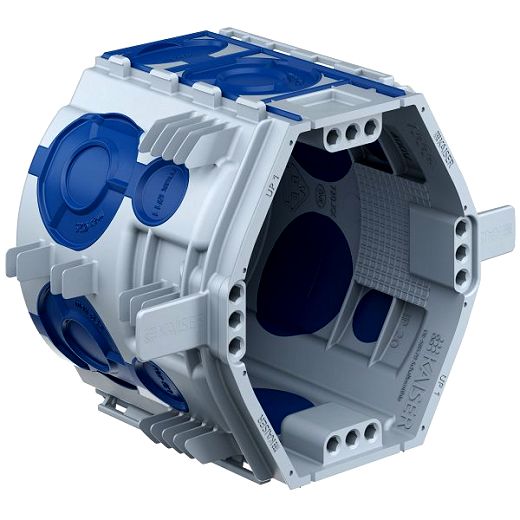

Unterputz, Geräte-Verbindungsdose UP1, ECON Fix, luftdicht, mit Klemmrippen

Geräte-Verbindungsdose mit mehr Volumen, luftdicht mit Multimembran, für Unterputz/Mauerwerksinstallation, Unterputzdose, Ausführung als Unterputz-Geräte-Verbindungsdose nach DIN EN 60670/VDE 0606 und DIN 49073, aus Kunststoff, luftdichte Ausführung nach DIN 18015-5, Installationsöffnung Ø 60 mm, Einbauöffnung Ø 82 mm, Tiefe 66 mm, Kombinationsabstand 71 mm, mit Fixierung für die Installation ohne Gips, Schutzart IP 20 nach DIN EN 60529, flammwidrig nach DIN EN 60695 bis 650° C, halogenfrei nach DIN VDE 0604-2-100, für Unterputzinstallation. Werkzeuglose Einführungen für Leitungen und DIN EN Rohre Durchmesser 20/25 mm (2 x 20 mm/25 mm in beiden Kombinationsflächen, 4 x 20 mm/25 mm in der Seitenwand) jeweils mit Segmentierungen für bis zu 4 NYM-Leitungen 3 x 1,5 mm², 3 x 2,5 mm² bzw. 5 x 1,5 mm², 5 x 2,5 mm² bzw. 7 x 1,5 mm², 4 Leitungseinführungen bis Durchmesser 11 mm in der Seitenwand, 2 Leitungseinführungen bis Durchmesser 11 mm in den Kombinationsflächen, 2 Einführungen für DIN EN Rohre Durchmesser 20/25 mm sowie 2 Leitungseinführungen bis Durchmesser 11 mm (3 x 1,5 mm², 3 x 2,5 mm² bzw. 5 x 1,5 mm²) im Dosenboden. offene Durchverdrahtung, bodennahe vollisolierte Durchverdrahtung, mit 4 x 3 Schraubdomen und 2 Spreizkrallenfeldern, ohne Geräteschrauben


Technische Daten

Montageart	Unterputz
Form	sonstige
Bauform	Geräte-Verbindungsdose/-kasten
Ausführung	Einzel
Mit drehbarem Ring	Nein
Koppelbar	Ja
Bestückung	ohne
Durchmesser	60 mm
Tiefe	66..66 mm
Für Anzahl Geräteeinsätze	1
Befestigung der Geräte	schrauben oder spreizen
Mit Schrauben	Nein
Gehäusedurchführung durch Ausbrechöffnung	Nein
Gehäusedurchführung durch Dichtmembran	Ja
Gehäusedurchführung durch Rohrstutzen	Nein
Gehäusedurchführung durch Stufenmembran	Nein
Für Rohrdurchmesser	20/25 mm
Geeignet für Kabeldurchmesser	1..11 mm
Rohrarretierung	Nein
Rohrverriegelung optional	Nein
Einführung von hinten	Ja
Anzahl der Einführungen	16
Anzahl der mitgelieferten Tüllen	0
Werkstoff	Kunststoff
Halogenfrei	Ja
Farbe	grau
Schutzart (IP)	IP2X
Ausführung Deckel	ohne
Transparenter Deckel	Nein
Deckelbefestigung	geschraubt
Plombierbar	Nein
Funktionserhalt	ohne
Mit Abschirmung	Nein
Luftdicht	Ja
Max. Leiterquerschnitt	2.5 mm²
Klemme lagefixiert	Nein
Leuchtenhakenbefestigung	Nein
Stutzen	sonstige
Spezielle Anwendung	sonstige
Hersteller Artikel Nr.	A1555-26
Markensiegel	Ja
Herkunftsland	DE
Zolltarifnummer	39269097
Gewicht	0.035 kg
